中國(guó)3D打印網(wǎng)10月10日訊，澳大利亞和印度的研究人員開(kāi)發(fā)了一種新的理論模型，可成功預(yù)測(cè)激光3D打印的殘余應(yīng)力和臨界沉積高度。該模型由印度理工學(xué)院孟買(mǎi)的Ramesh Singh教授團(tuán)隊(duì)與莫納什大學(xué)的Wenyi Yan教授共同開(kāi)發(fā)，研究了熱機(jī)械行為和通過(guò)直接能量沉積技術(shù)（如激光熔覆）進(jìn)行的冶金轉(zhuǎn)化。

        激光熔覆廣泛用于汽車(chē)和航空航天工業(yè)中零件和結(jié)構(gòu)部件的維護(hù)，修理和大修，因?yàn)樗纳屏瞬牧咸匦?。“定向能量沉積方法在航空航天部件，模具和模具的維修和再制造方面具有巨大的潛力，這些部件，模具和模具因循環(huán)熱機(jī)械加載而受到損壞。但是，沉積層中存在拉伸殘余應(yīng)力會(huì)降低恢復(fù)部件的疲勞壽命。在這項(xiàng)協(xié)同工作中開(kāi)發(fā)的完全耦合的熱機(jī)械和冶金模型已用于確定臨界沉積高度，以確保壓縮殘余應(yīng)力。沉積層可持續(xù)修復(fù)?！?br />

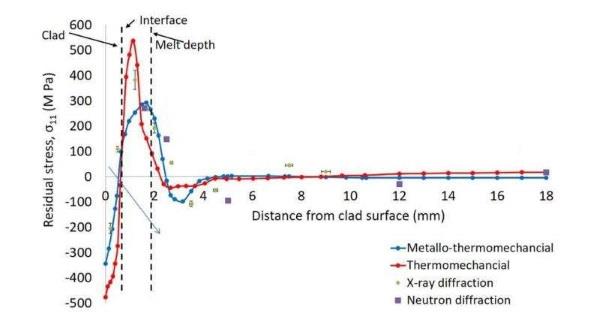

      用Neutron和X射線(xiàn)衍射測(cè)量有限元模型預(yù)測(cè)殘余應(yīng)力的比較。圖片來(lái)源：澳大利亞核科學(xué)技術(shù)組織（ANSTO）
      他們的工作在《科學(xué)報(bào)告》雜志上在線(xiàn)發(fā)表。在該論文中，研究人員報(bào)告說(shuō)，通過(guò)其金屬熱機(jī)械模型預(yù)測(cè)的激光熔覆鋼橫截面上殘余應(yīng)力的變化表明存在臨界沉積高度。沉積的臨界高度對(duì)應(yīng)于層厚度，當(dāng)沉積時(shí)，層厚度將使沉積層和基板中的有益壓縮殘余應(yīng)力最大化。低于臨界高度的沉積將在界面處產(chǎn)生有害的拉伸殘余應(yīng)力，而高于臨界高度的沉積將導(dǎo)致過(guò)度稀釋。
     研究還發(fā)現(xiàn)，在沉積的臨界高度，凝固速率最小。Kowari殘余應(yīng)力衍射儀用于測(cè)量H13鋼樣品中的宏觀殘余應(yīng)力，該樣品是用釩含量高的坩堝顆粒冶金鋼粉激光包覆的。Kowari殘余應(yīng)力的三維測(cè)量是高度準(zhǔn)確和非破壞性的。
      “使用應(yīng)變掃描儀器 Kowari，我們能夠識(shí)別沉積層中的三軸殘余應(yīng)力，這證實(shí)了模型預(yù)測(cè)的位置，”Mark Reid博士的論文的共同作者研究科學(xué)家和工業(yè)聯(lián)絡(luò)經(jīng)理Anna博士說(shuō)。激光熔覆包括將熔融金屬沉積在相對(duì)冷的鋼基板上，產(chǎn)生復(fù)雜的殘余應(yīng)力分布。
     基于熱機(jī)械性能的理論模型（通常使用）被證明高估了拉伸殘余應(yīng)力并低估了基材和界面中的壓縮殘余應(yīng)力。該團(tuán)隊(duì)使用印度理工學(xué)院的表面X射線(xiàn)衍射測(cè)量一個(gè)方向的殘余應(yīng)力。然而，重要的是進(jìn)行獨(dú)立的完全非破壞性的體積測(cè)量，以驗(yàn)證內(nèi)部測(cè)量程序。兩種衍射技術(shù)都表明在熔體前沿附近存在拉伸殘余應(yīng)力，在沉積層和界面區(qū)域中存在壓應(yīng)力?！傲私鈶?yīng)力并能夠預(yù)測(cè)它們對(duì)于增材制造行業(yè)非常重要。驗(yàn)證模型非常有益，因?yàn)槭褂迷撃Ｐ瓦M(jìn)一步優(yōu)化制造過(guò)程將具有成本效益并節(jié)省時(shí)間，”P(pán)aradowska說(shuō)。

    “該模型允許您計(jì)算激光位置速率，以達(dá)到特定的沉積高度，同時(shí)最大限度地減少有害應(yīng)力的影響，并最大化有益的壓縮應(yīng)力。”該研究的作者建議展示一種科學(xué)的技術(shù)解決方案，可以提高激光添加劑工藝制造的元件的質(zhì)量，安全性和經(jīng)濟(jì)性。
